龙杰 LJ-D7000BE型红外电加热型

简单介绍:龙杰 LJ-D7000BE型红外电加热型
咨询热线:139-0510-5867
产品详细内容

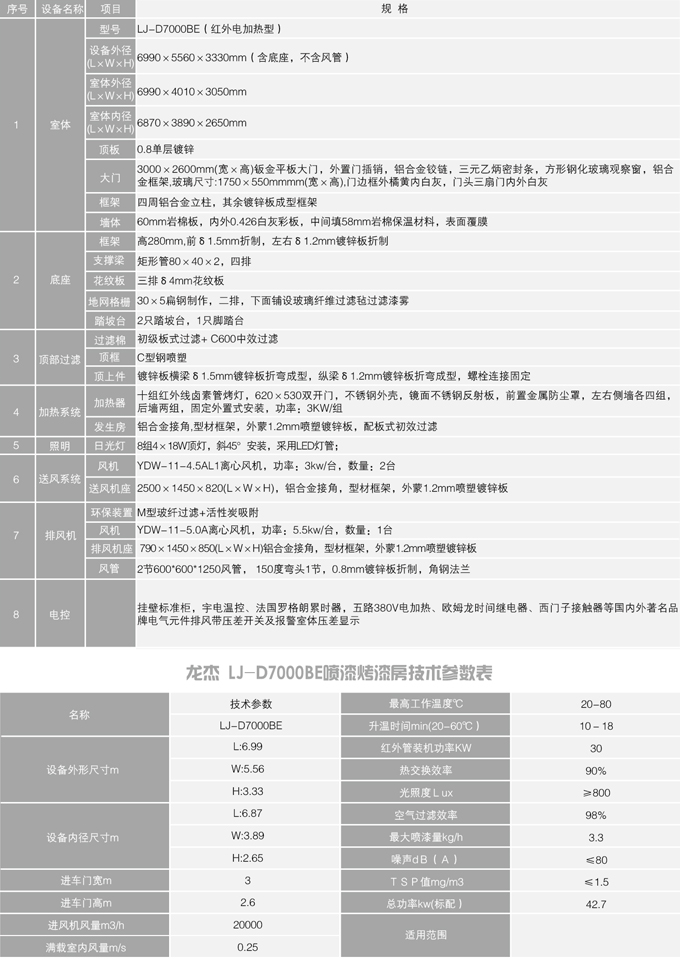

龙杰 LJ-D7000BE型红外电加热型技术参数表

名称 技术参数 排风机风量m3/h 18000
龙杰 LJ-D7000BE型红外电加热型 最高工作温度℃ 20-80
设备外形尺寸m L:6.99 升温时间min(20-60℃) 10-18
W:5.56 红外管装机功率KW 30
H:3.33 热交换效率 90%
设备内径尺寸m L:6.87 光照度Lux ≥800
W:3.89 空气过滤效率 98%
H:2.65 最大喷漆量kg/h 3.3
进车门宽m 3 噪声dB(A) ≤80
进车门高m 2.6 TSP值mg/m3 ≤1.5
进风机风量m3/h 20000 总功率kw(标配) 43
满载室内风量m/s 0.25 适用范围



序号 设备名称
1 室体 型号 龙杰 LJ-D7000BE型红外电加热型

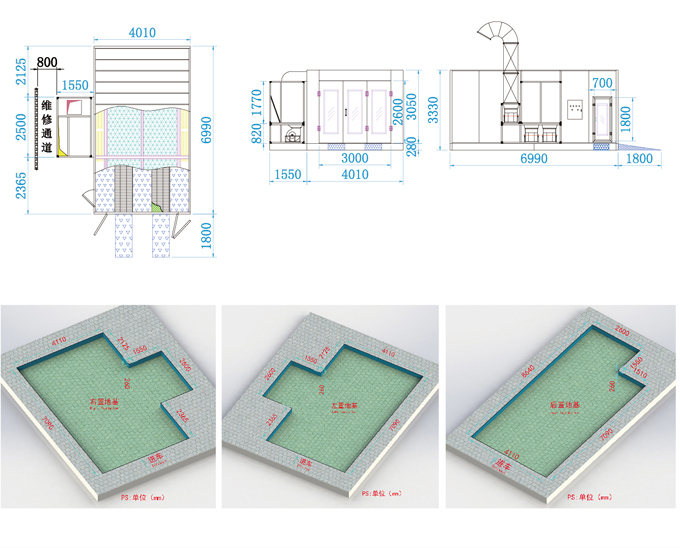

设备外径
(L×W×H)
6990×5560×3330mm(含底座,不含风管)
室体外径
(L×W×H)
6990×4010×3330mm
室体内径
(L×W×H)
6870×3890×2650mm
顶板 0.8单层镀锌
大门 3000×2600mm(宽×高)金属钣金平板大门,内置门插销,三扇门扇、门头板内外白灰,门框外海蓝内白灰,新型压铸铝铰链,三元乙炳密封条,钢化玻璃观察窗
框架 前立柱为铝合金,后立柱为镀锌板折制喷塑白色,其余镀锌板成型框架
墙体 60mm岩棉板,内外0.426彩板,中间填58mm岩棉保温材料,表面覆膜
2 底座 框架 高280mm,前δ1.5mm折制,左右δ1.2mm镀锌板折制
支撑梁 矩形管80×40×2
花纹板 三排δ4mm花纹板
地网格栅 30×5扁钢制作,二排,下面铺设玻璃纤维过滤毡过滤漆雾
踏坡台 踏坡台两只δ4mm花纹板,脚踏台一只δ4mm花纹板,
3 顶部过滤 过滤棉 初级板式过滤+ C600中效过滤
顶框 C型钢喷塑
顶上件 镀锌板横梁δ1.5mm镀锌板折弯成型,纵梁δ1.2mm镀锌板折弯成型,螺栓连接固定
4  加热系统 加热器 十组红外卤素管烤灯,双开门,不锈钢外壳,镜面不锈钢反射板,前置金属防尘罩,左右侧墙各四组,后墙两组,固定式安装,功率:3KW/组,合计30kw
发生房 铝合金接角,型材框架,外蒙1.2mm镀锌板
5 照明 日光灯 8组4×36W顶灯,斜45°安装;采用菲利普灯管,烤漆房专用整流器
6 送风系统 风机 YDW离心风机,功率:3kw/台,数量:2
送风机座 2500×1450×820(L×W×H),铝合金接角,型材框架,全环保,带二道过滤和活性碳,外蒙1.2mm镀锌板
7 排风风机 环保装置
风机 YDW离心风机,功率:5.5kw/台,数量:1台
排风机座  790×1450×900(L×W×H),铝合金接角,型材框架.单层1.2镀锌板
风管 2600*600*1250风管, 150度弯头1节,0.8mm镀锌板折制,角钢法兰
8 电控 烤漆房选用国内名牌电器,西门子接触器,烤灯分五路控制,主回路设有多重保护:过电流、过负载、短路、缺相等保护。控制箱具有精度高、功能先进、操作方便、安全可靠、高雅大方等优点

龙杰 LJ-D7000BE型红外电加热型(室内)

红外烤灯(双开门卤素管型)

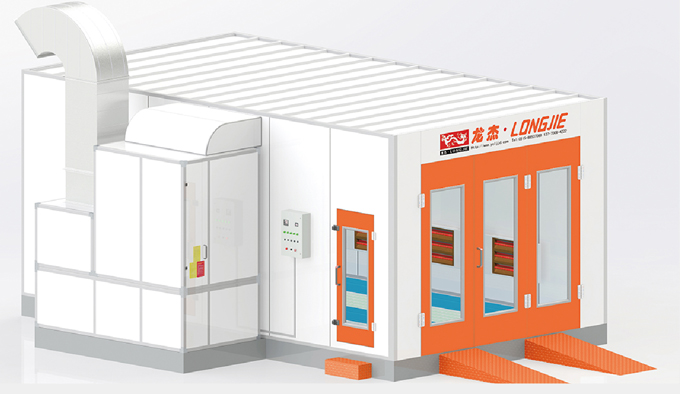

龙杰 LJ-D7000BE型红外电加热型

-
