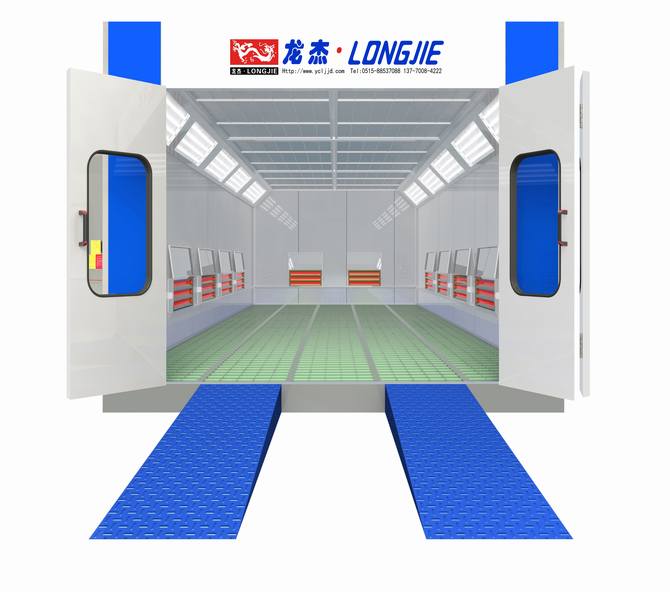

龙杰LJ-S7000A油电合一型

简单介绍:龙杰LJ-S7000A油电合一型
咨询热线:139-0510-5867
产品详细内容

龙杰LJ-S7000A油电合一型技术表

名称 技术参数 最高工作温度℃ 80
龙杰LJ-S7000A油电合一型 升温时间min(20-60℃) 5-6
燃烧器最大发热量kal/h 26
设备外形尺寸m L:6.99 燃烧器耗油量kg/台次 4-5
W:5.56 热交换效率 93%
H:3.33 光照度Lux ≥1100
设备内径尺寸m L:6.87 空气过滤效率 99%
W:3.89 最大喷漆量kg/h 3.9
H:2.65 噪声dB(A) ≤85
进车门宽m 3 TSP值mg/m3 ≤1.2
进车门高m 2.6 总功率kw(标配) 18.41
进风机风量m3/h 24000 适用范围
满载室内风量m/s 0.3

序号 设备名称
1 室体 型号 龙杰LJ-S7000A油电合一型
设备外径
(L×W×H)
6990×5560×3330mm(含底座,不含风管)
室体外径
(L×W×H)
6990×4010×3330mm
室体内径
(L×W×H)
6870×3890×2650mm
顶板 0.8单层镀锌
大门 3000×2600mm(宽×高)钣金平板大门,内置门插销,铸钢铰链,三元乙炳密封条,钢化玻璃观察窗
框架 全铝合金框架
墙体 60mm岩棉板,内外0.5mm彩板,中间填58mm岩棉保温材料,表面覆膜
2 底座 框架 高280mm,前δ1.5mm镀锌板折制,左右δ1.2mm镀锌板折制
支撑梁 矩形管80×40×2 ,四排
花纹板
地网格栅 五排全地网格栅,30×5扁钢制作,下面铺设玻璃纤维过滤毡过滤漆雾,带空气流量调节板
踏坡台 踏坡台四只,脚踏台一只,
3 顶部过滤 过滤棉 初级板式过滤+ C600高效过滤
顶框 C型钢喷塑
顶上件 镀锌板横梁δ1.5mm镀锌板折弯成型,纵梁δ1.2mm镀锌板折弯成型,螺栓连接固定
4  加热系统 电加热器 十组红外卤素管烤灯,双开门,不锈钢外壳,镜面不锈钢反射板,前置金属防尘罩,左右侧墙各四组,后墙两组,固定式安装,功率:3KW/组,合计30kw
油加热器 烤漆房热能转换器为散热片式,304-2B不锈钢经氩弧焊焊接而成,三循环设计,带防爆阀
燃烧器 烤漆房配意大利利雅路RG5S燃烧器,26万大卡/小时
发生房 铝合金接角,型材框架,内外双层锌蒙板,中间填充保温棉
5 照明 日光灯 10组4×36W顶灯,带灯光专用反射板,斜45°安装;8组4×36W腰灯,垂直安装采用菲利普灯管,烤漆房专用整流器
6 送风系统 风机 YDW-11离心风机,功率:4kw/台,数量:2台
送风机座 2800×1450×820(L×W×H),铝合金接角,型材框架,单层1.2mm镀锌板蒙板,中间填岩棉降噪,发生房配板式初效过滤,配电动下风门
7 排风风机 环保装置 M型玻纤过滤+活性炭吸附
风机 YDW-11离心风机,功率:7.5kw/台,数量:1
排风机座 铝合金接角,型材框架,双层镀锌蒙板,中间填充岩棉降噪
风管 2700*700*1250风管, 150度弯头1节,0.8mm镀锌板折制
8 电控 烤漆房选用国内外名牌电器,西门子接触器、三合一温控仪、配备韩国彩虹机械式温控仪,主回路设有多重保护:过电流、过负载、短路、缺相等保护。控制箱具有精度高、功能先进、操作方便、安全可靠、高雅大方等优点

龙杰LJ-S7000A油电合一型

龙杰LJ-S7000A油电合一型

-
